Introductie

De zeefbocht van Holland Filter is een jaren oud principe, welke in deze tijd nog steeds een zeer goede oplossing blijkt in de waterbehandeling.

Zeefbochten worden veel toegepast in de tuinbouw, de vleesverwerkende industrie, als bij industriele zuiveringsinstallaties.

Zeefbochten zijn bij uitstek geschikt voor het verwijderen van grote hoeveelheden relatief grove vervuiling, met een grote variatie aan capaciteiten.

De filters vereisen minimaal onderhoud en zijn zelfreinigend.

Werking zeefbocht filtratie

De zeefbochten van Holland Filter worden vaak toegepast voor de filtratie voor grove deeltjes, groter dan0,25 mm.

Het statische- of dynamische filterscreen houdt de vaste stoffen op het oppervlak van het filterscreen, waardoor ze uit de vloeistof worden gefilterd.

De vloeistof valt door het screen heen en heeft een zelfreinigend effect. De vaste stoffen glijden via het glooiende screen naar beneden en vallen in de onderstaande afvalcontainer.

Het statische- of dynamische filterscreen houdt de vaste stoffen op het oppervlak van het filterscreen, waardoor ze uit de vloeistof worden gefilterd.

De zeefbochten van Holland Filter worden vaak toegepast voor de filtratie voor grove deeltjes, groter dan0,25 mm.

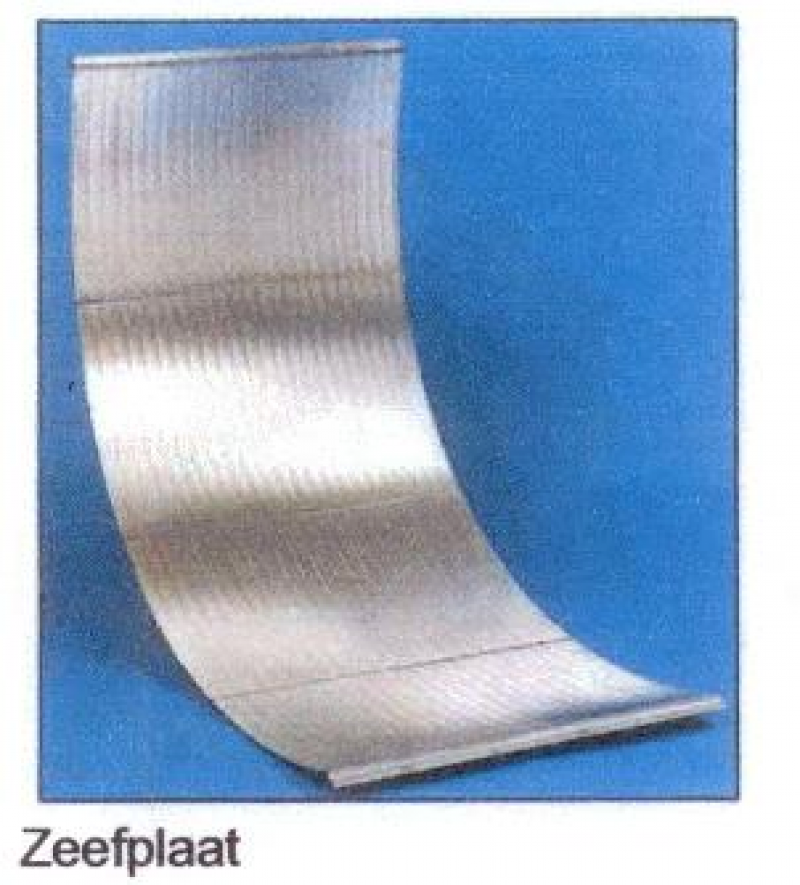

Filtertechniek

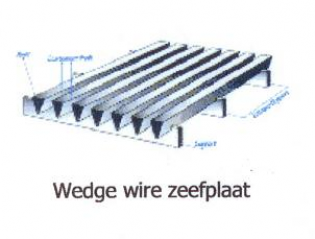

Door de speciale constructie van het screen, zijn de driehoekige draden iets gekant gemonteerd, waardoor de waterstroom letterlijk versneden wordt in de neerwaardse richting.

Deze scherpe randjes dienen ook voelbaar te zijn met de vingers in de neerwaardse richting.

Zeefbochten worden geleverd in materiaal RVS AISI 304. Maaswijdte van zeef is variabel van 10 t/m 3000 micron (nader te bepalen).

Voordelen zeefbocht

1 Continu doorstroming
Tijdens het filterproces kan de vloeistof continu door stromen, zonder dat het filterproces dient te worden onderbroken.

2 Automatische reinigings cyclus
Bij de neerwaardse waterstroom, wordt ook direct het filterafval naar beneden meegevoerd en in de onderstaande container gestort.

3 Onderhoudsarm
Filterscreens zijn vervaardigd uit RVS 304/316-L en niet onderhevig aan enige mechanische reiniging, waardoor deze onderhouds arm zijn.

4 Geen gebruik filterhulpmiddel
De screens verrichten de filtratie zonder gebruik van extra filterhulpmiddelen zoals filterdoek, of filteraid.

Uitvoeringen zeefbochten

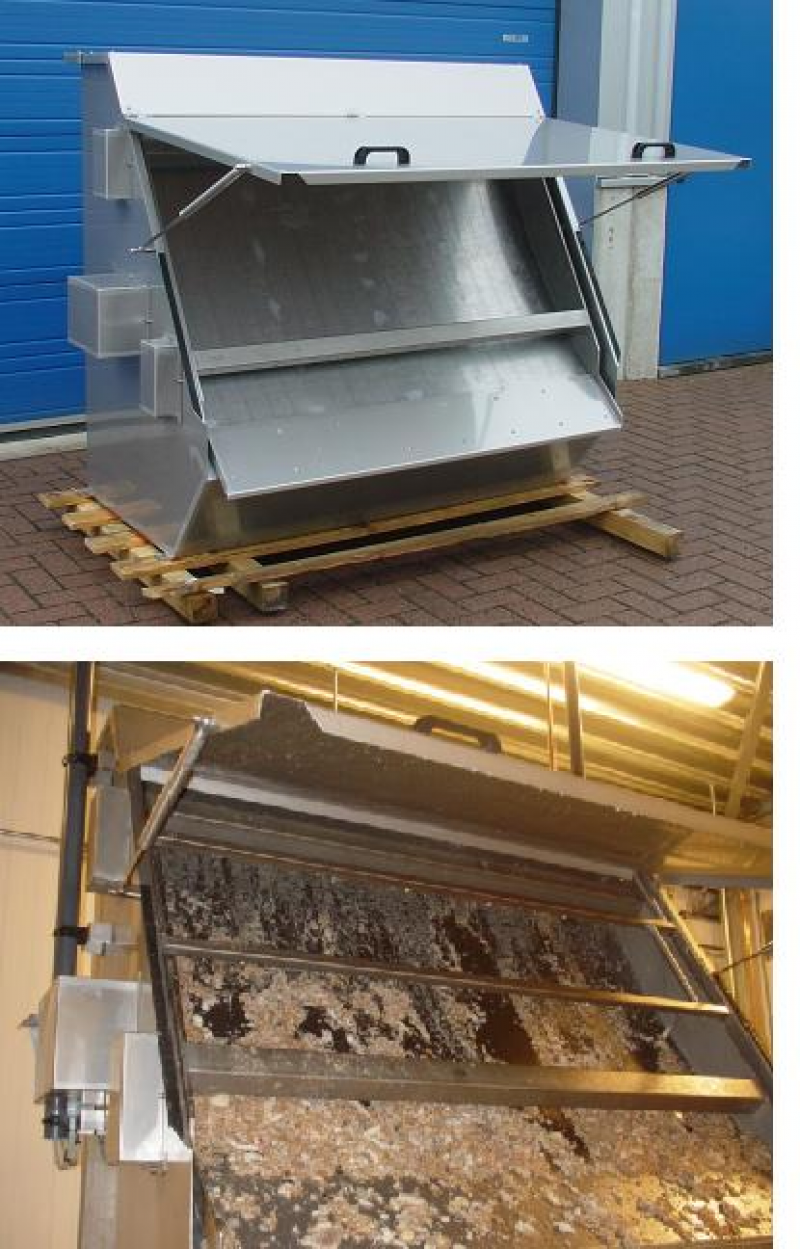

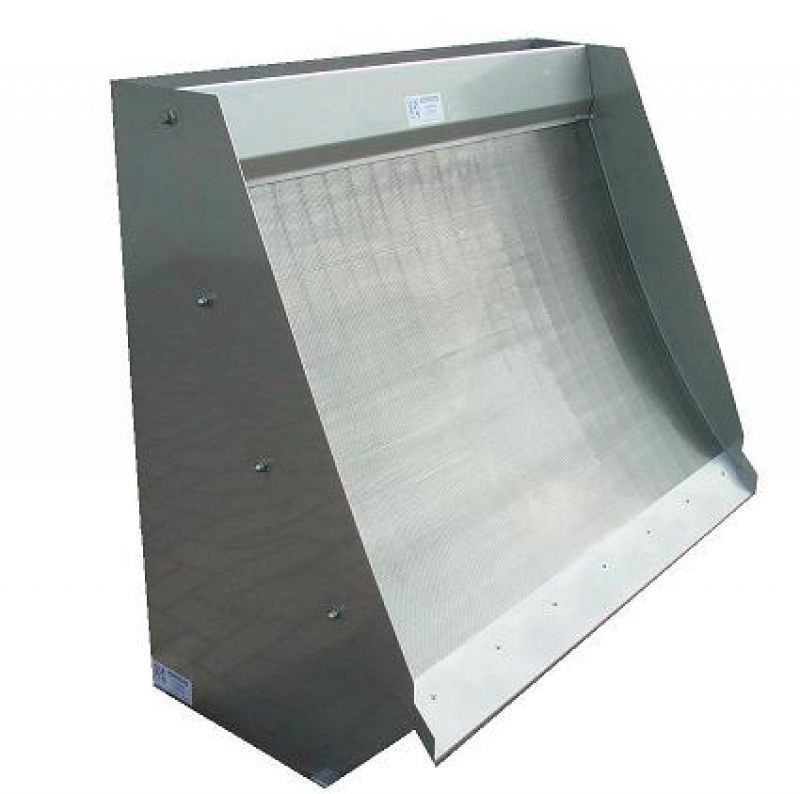

Model Siebostatic

Het standaard model zeefbocht is een zelfreinigend filtersysteem.

De vloeistofstroom over de zeefplaat is voldoende om ook de achtergebleven vuildeeltjes naar beneden te spoelen, waarna deze in de opvanggoot, afvalcontainer vallen.

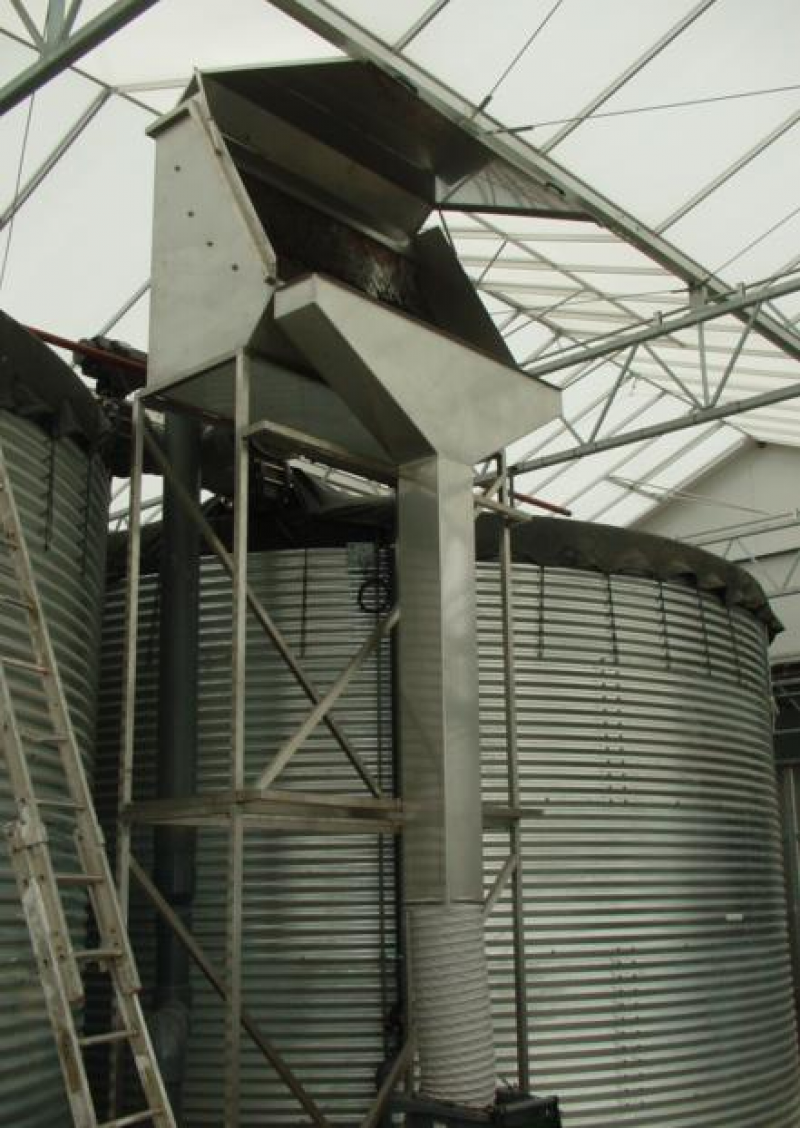

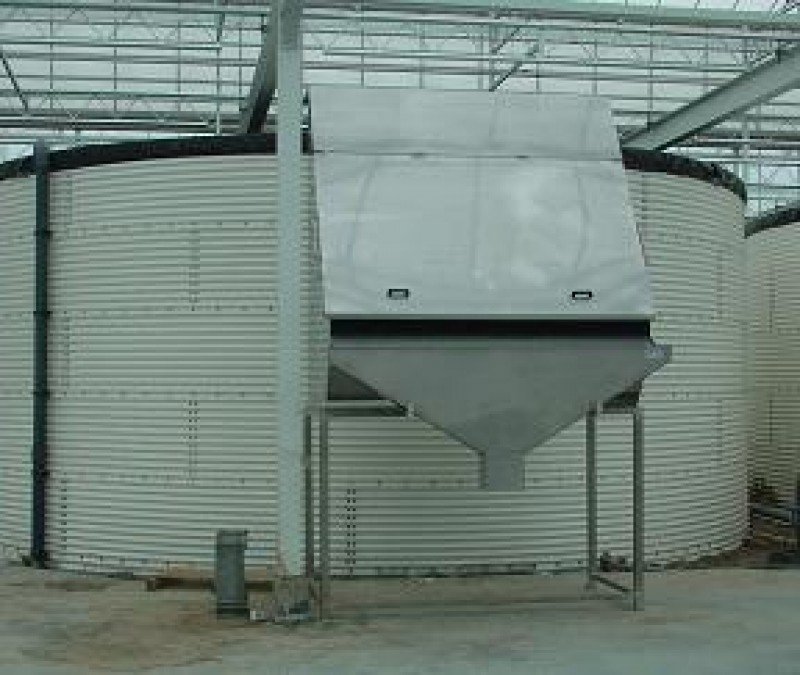

Deze type zeefbochten hebben vaak een industriele of tuinbouw toepassing, waarbij de vuildeeltjes bestaan uit stof, zand en makkelijk te spoelen deeltjes.

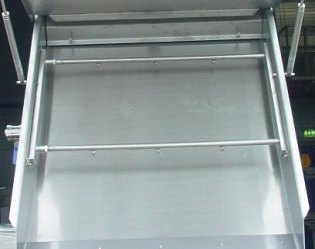

Model Siebomatic + sproeisysteem

Deze zeefbochten zijn voorzien van een extra spoeisysteem, welke aan de voorzijde boven de filterzeef wordt gemonteerd.

Indien de zeefbocht verstopt raakt door een teveel aan vuildeeltjes, dan kan dit sproeiersysteem met extra waterkracht worden gebruikt om de deeltjes uit de filterzeef los te spuiten en alles in geheel af te voeren naar beneden.

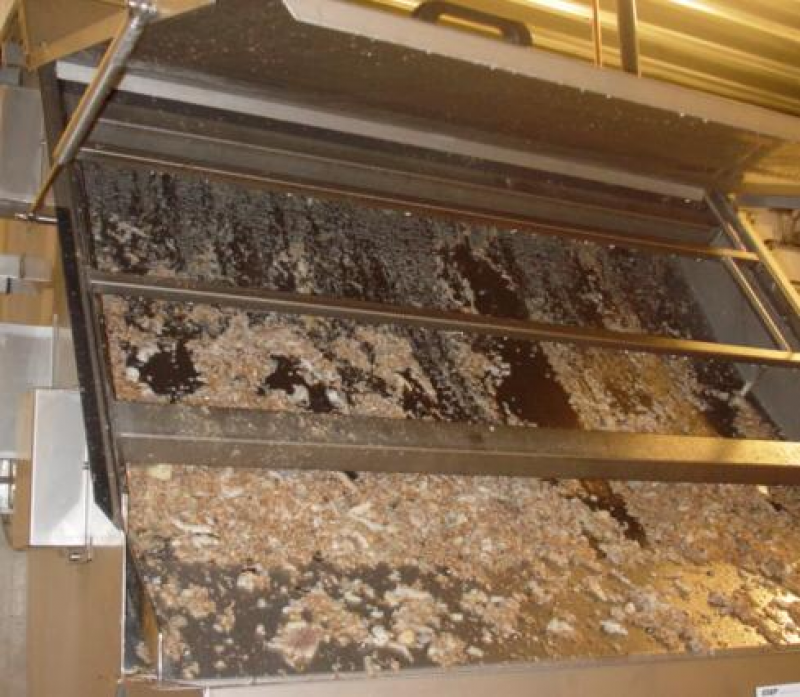

Dit type zeefbocht wordt vaker toegepast bij filtratie van een waterstroom bij groente-vlees-vis verwerkende bedrijven.

Viebomatic + trilmechanisme + sproeisysteem

Deze zeefbocht beschikt aan de voorzijde boven de zeefplaat over een trilmechanisme en sproeiersyteem, waardoor de vuildeeltjes gelijktijdig door trilling en sproeikracht uit de zeefplaat worden losgemaakt en naar beneden vallen in de afvalcontainer.

Deze zeefbochten vinden vooral hun toepassing binnen de vlees-vis verwerkende industrie.

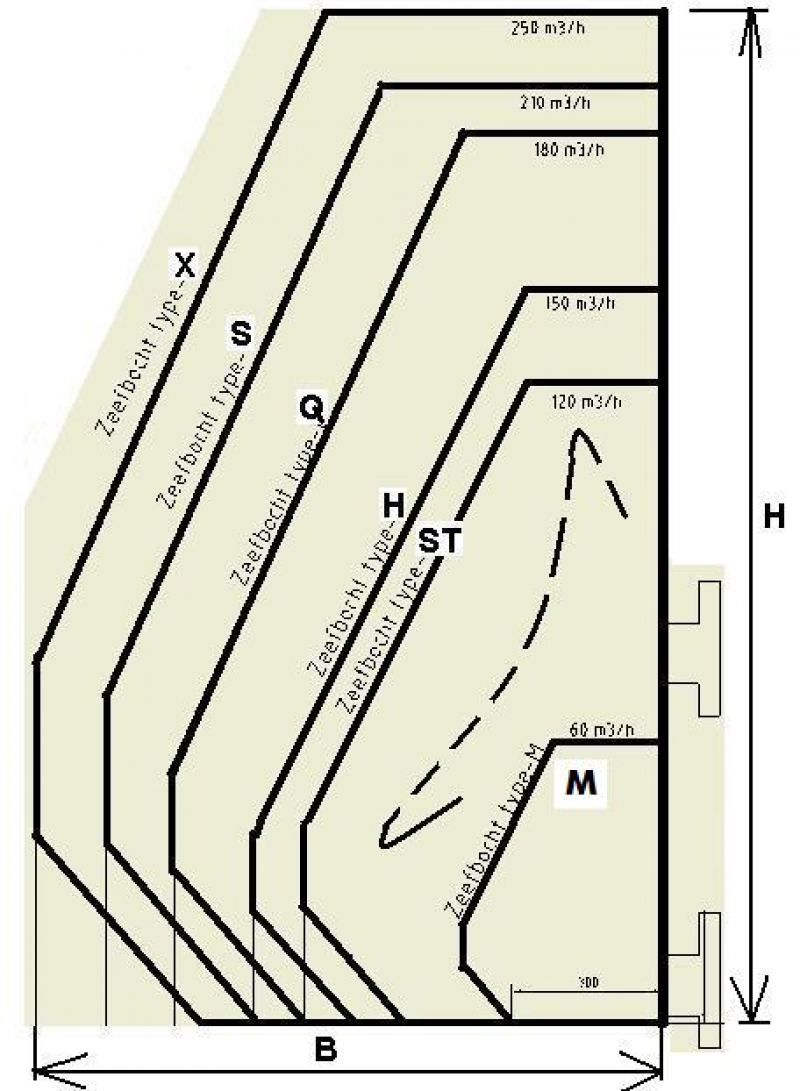

Modellen zeefbochten

Model M	Afmetingen LxBxH mm	Capaciteit m3/uur	Filteropp. m2
HF-250M	250 x 625 x 500	5	0,12
HF-500M	500 x 625 x 500	10	0,25
HF-750M	750 x 625 x 500	15	0,37
HF-1000M	1000 x 625 x 500	20	0,50
HF-2000M	2800 x 625 x 500	40	0,90
Model ST
HF-500ST	535 x 1000 x 1440	35	0,50
HF-1000ST	985 x 1000 x 1440	70	1,00
HF-1500ST	1435 x 1000 x 1440	105	1,50
HF-2000ST	1885 x 1000 x 1440	140	2,00
Model T
HF-500T	535 x 1000 x 1250	35	0,45
HF-1000T	985 x 1000 x 1250	70	0,90
HF-1500T	1435 x 1000 x 1445	120	1,35
HF-2000T	1885 x 1000 x 1445	160	1,80
HF-2200T	2265 x 1500 x 2100	220	3,90
Model HQSX			Fil.opp/hoogte
HF-1800H	1885 x 1000 x 1500	150	2.30/1.30
HF-1800Q	1905 x 1200 x 1960	180	2.80/1.60
HF-2200S	2300 x 1500 x 2100	210	3.90/1.75
HF-2300X	2400 x 1600 x 2500	250	4.60/2.00

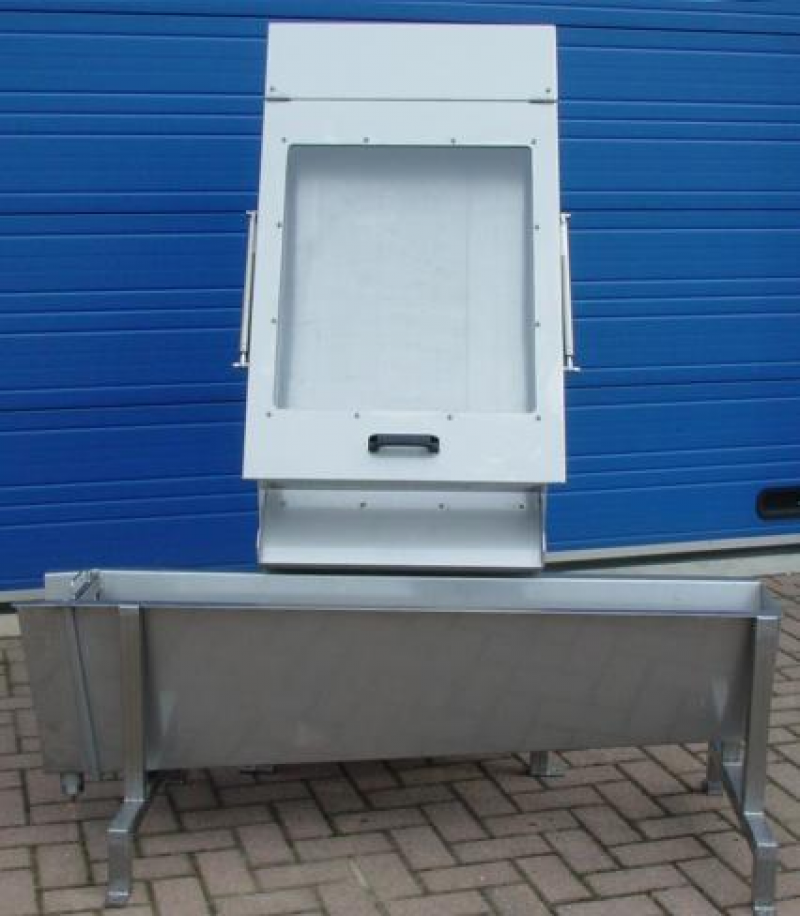

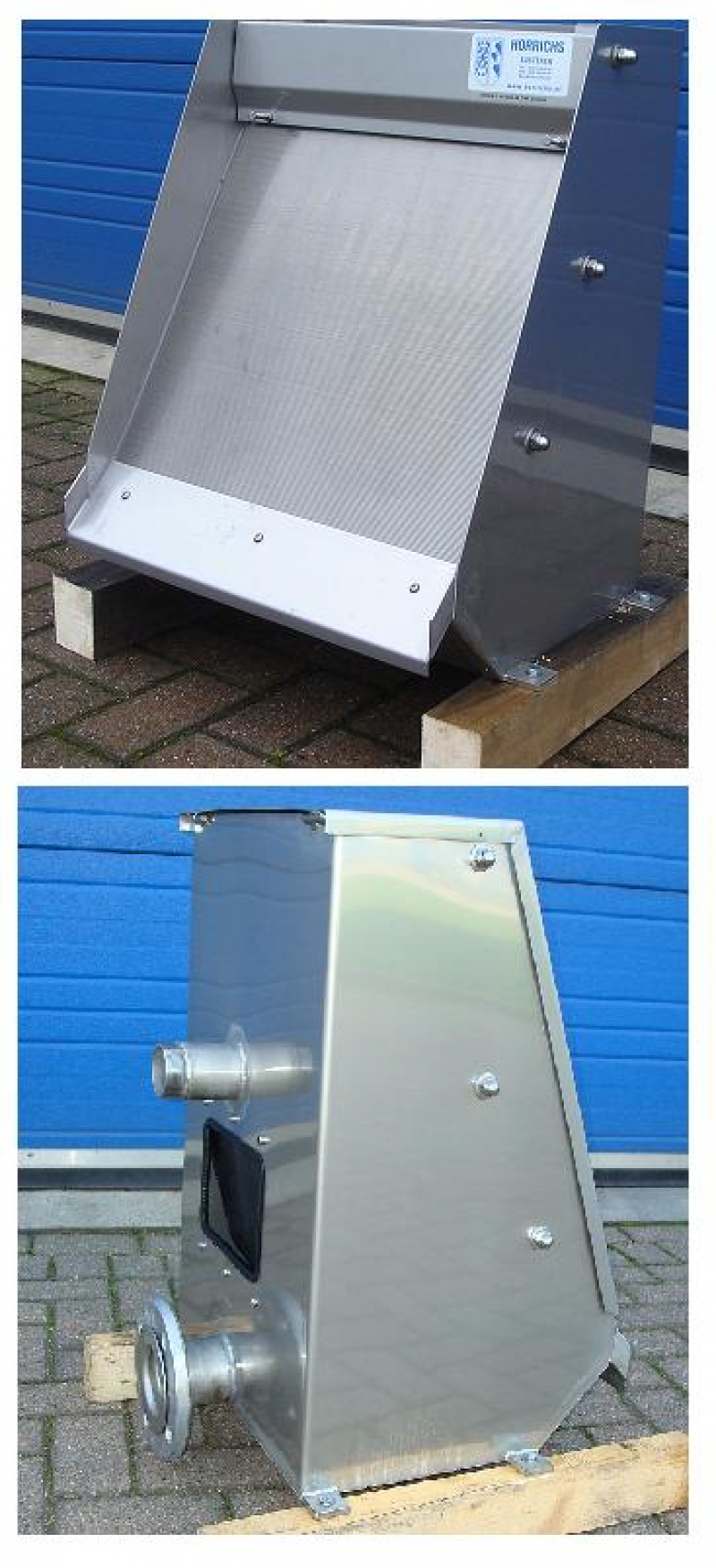

Model M : De compact serie

Klein formaat zeefbocht voor lage debieten

Het M type zeefbocht is speciaal ontwikkeld als compact kleine zeefbocht, om daar geplaatst te worden waar een standaard zeefbocht niet past qua hoogte afmeting.

Model M specificaties:

Type 250M-500M-750M-1000M-2000M

Het M-type is gemaakt uit 2mm dik RVS plaatwerk, heeft een enkeldelige afdekplaat en onderscheid zich van andere zeefbochten door zijn hoogte, slechts650 mmin gesloten toestand.

Uitvoeringen Model M:

Standaard wordt de zeefbocht geleverd in RVS 304, inclusief afdekplaat en 2 flenzen.

Optioneel kan de zeefbocht ook in RVS316 worden geleverd.

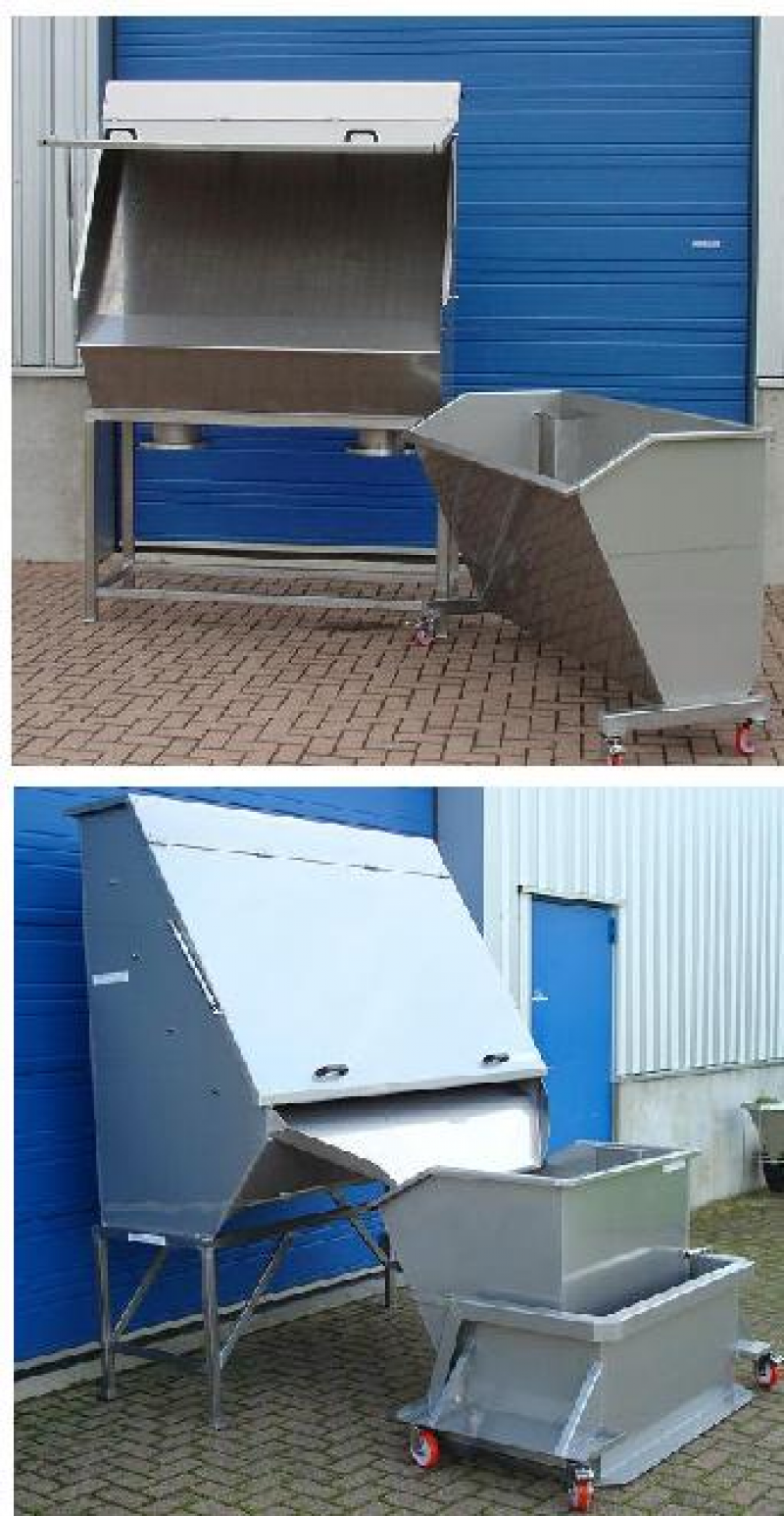

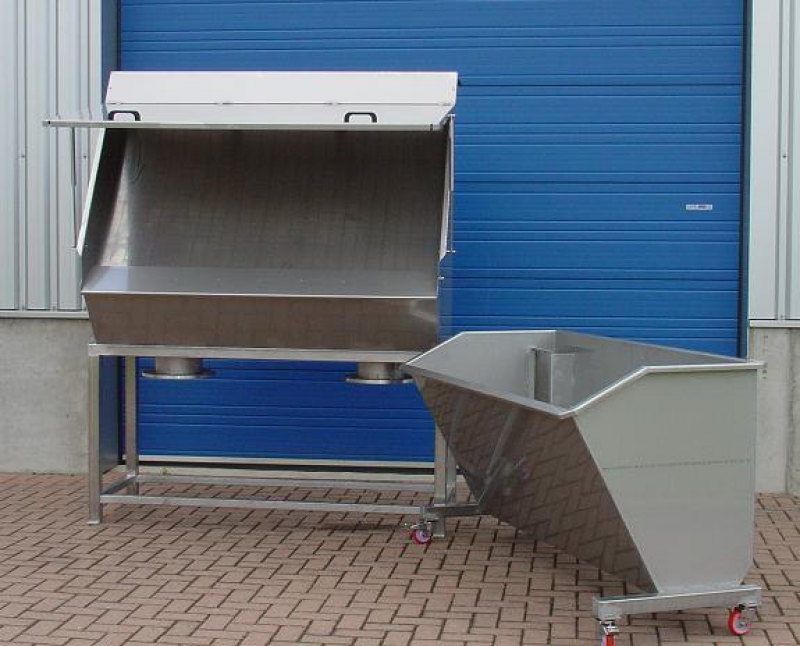

Extra frame

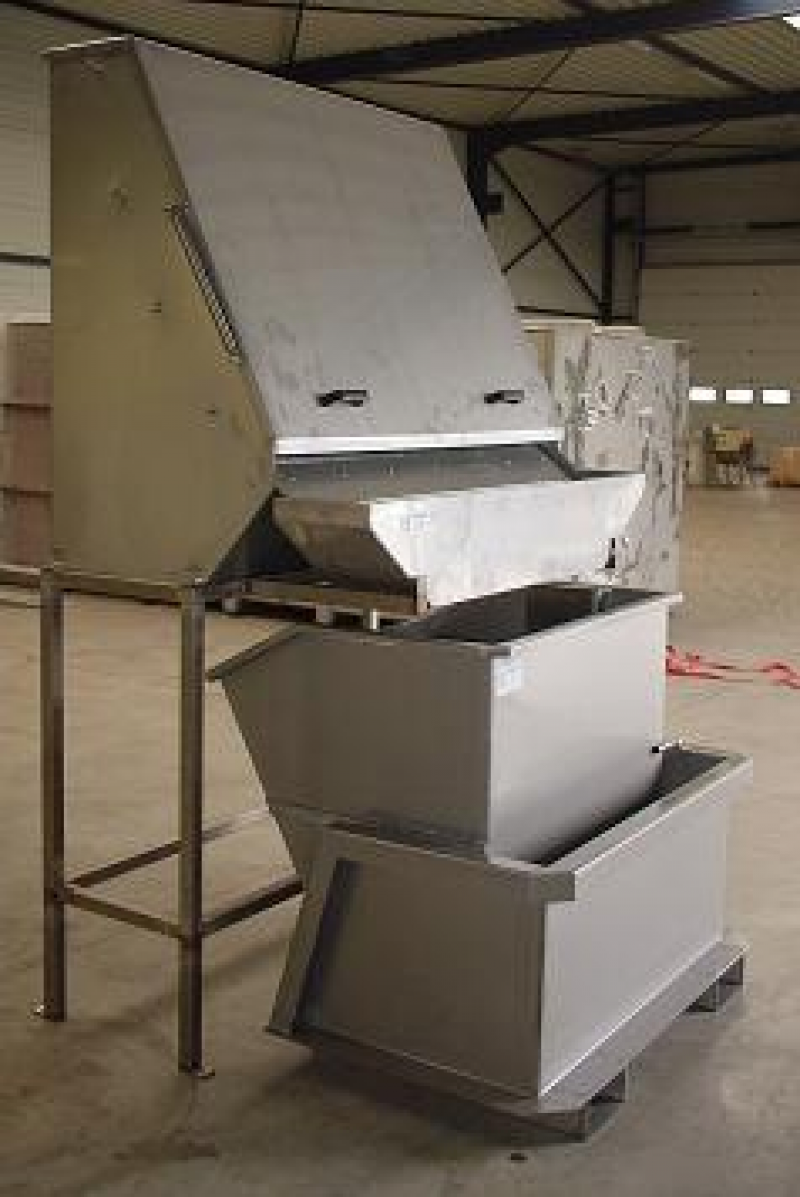

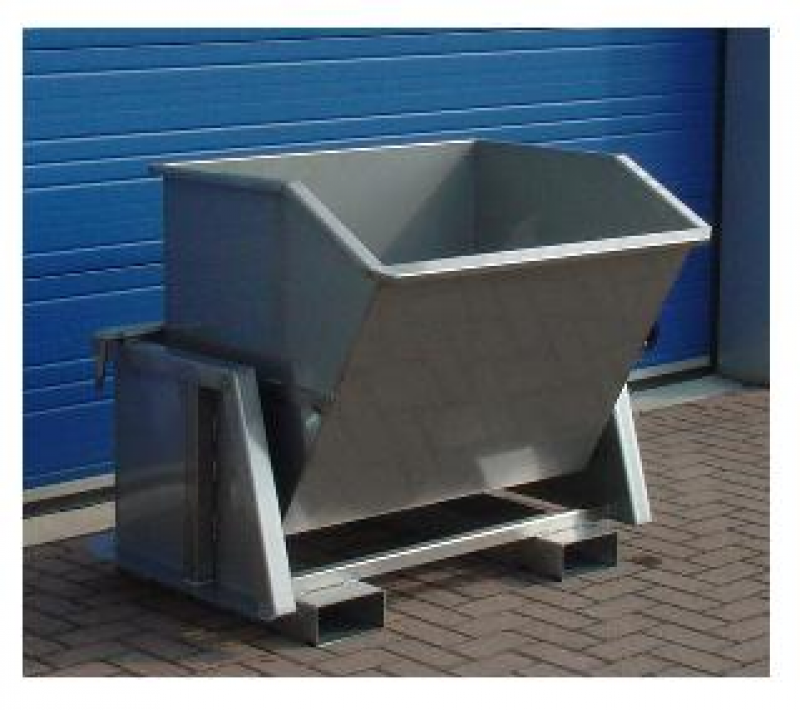

Indien nodig (hoger) worden geplaatst op een frame met een storttrechter en afvalcontainer.

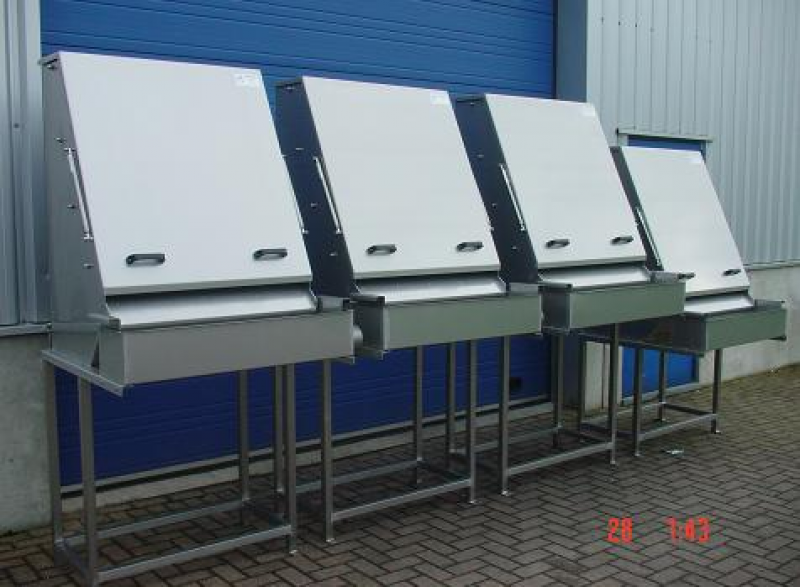

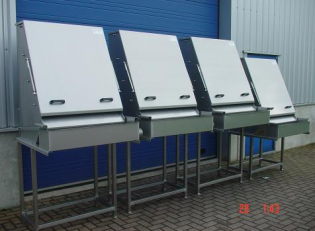

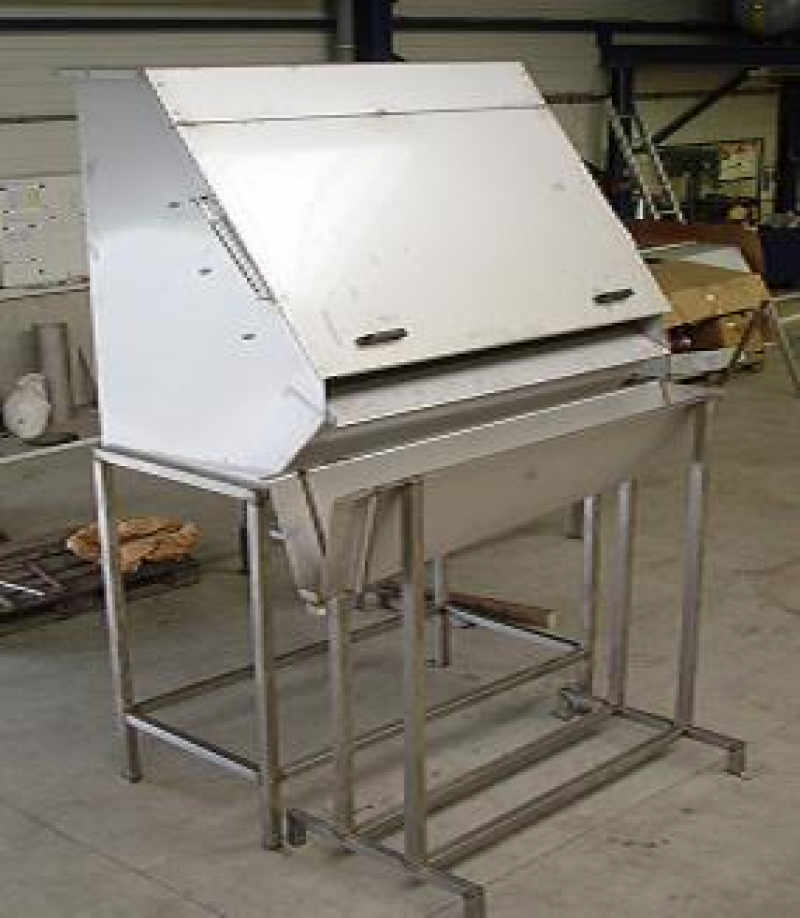

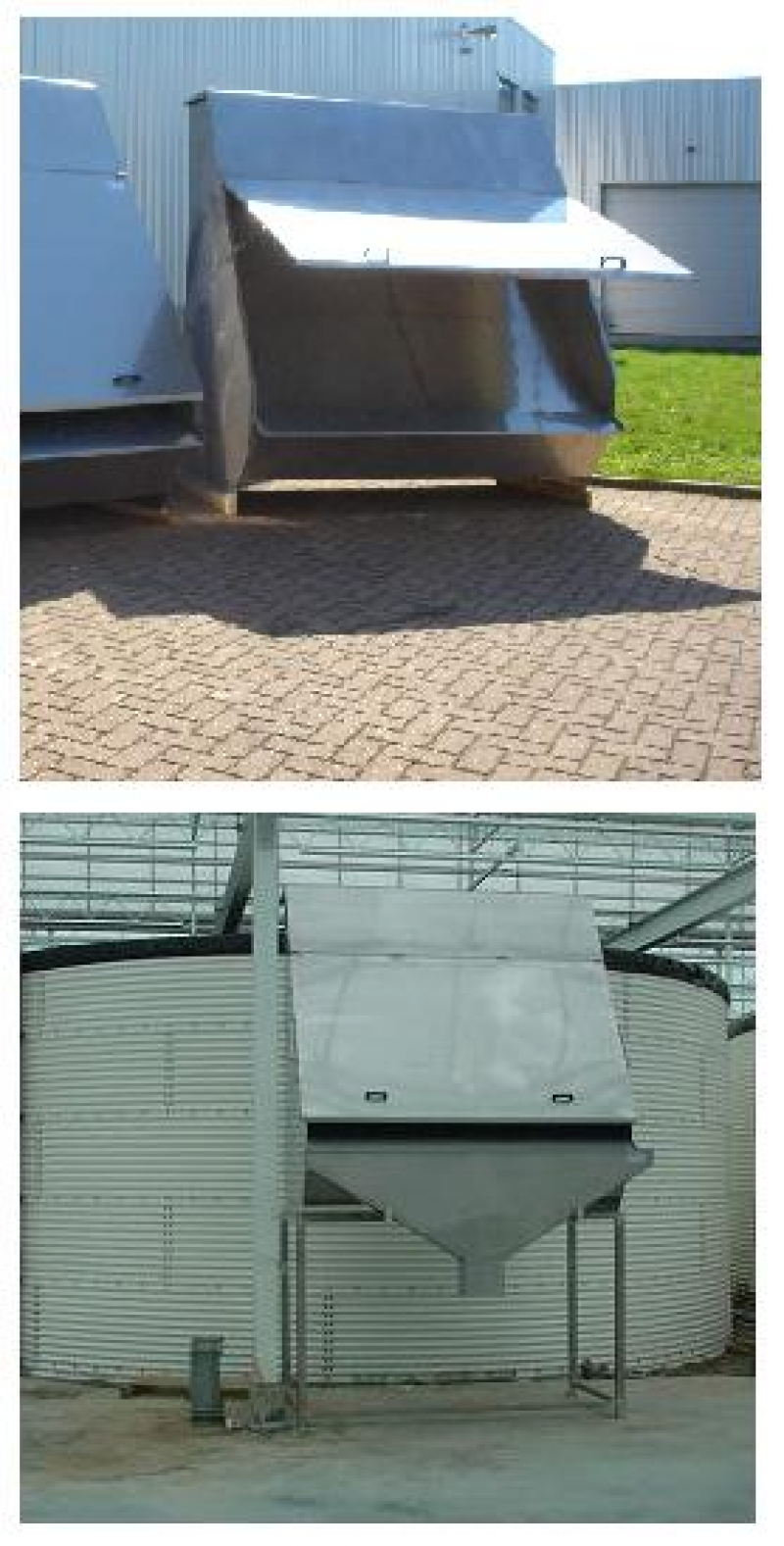

Model ST: Industrie-Tuinbouw serie

De ST zeefbochten

voor zuivere filtratie en grotere debieten

Model specificaties

HF500ST -HF1000ST - HF1500ST - HF2000ST

Het ST-type is een stevige solide zeefbocht, gemaakt uit 3mm dik RVS plaatwerk en wordt geleverd met een meerdelige afdekplaat, welke in geopende toestand niet boven de zeefbocht uitsteekt.

Tevens beschikt het ST type over een extra inspecitie-luik aan de achterzijde, een aflopende bodem en heeft zowel de bodembak als de overloopbak een grotere capaciteit.

Mogelijke opties in uitvoeringen

Standaard wordt de zeefbocht geleverd in RVS 304, inclusief afdekplaat en 2 flenzen.

Optioneel kan de zeefbocht ook in RVS316 worden geleverd.

Indien nodig (hoger) worden geplaatst op een frame met een storttrechter en afvalcontainer.

Model H-Q-S-X:

Grootste serie voor grootste debieten

Voordelen

- meervoudige besparing bij grotere debieten

- minder ruimte oppervlak bij één, ipv twee of meer filters

- lagere investering in gehele project

Specificaties

HF1800H - HF1800Q - HF2200Q - HF2300X

Deze zeefbochten zijn gemaakt uit 3mm dik RVS plaatwerk en wordt geleverd met een enkelvoudige afdekplaat. Tevens beschikken deze type over een aflopende bodem en heeft zowel de bodembak als de overloopbak een grotere capaciteit.

Opties in uitvoeringen

Standaard wordt de zeefbocht geleverd in RVS 304, inclusief afdekplaat en 2 flenzen.

RVS 316 Optioneel kan de zeefbocht ook in RVS316 worden geleverd.

Frame indien nodig kan de zeefbocht hoger worden geplaatst op een frame met een storttrechter en afvalcontainer.

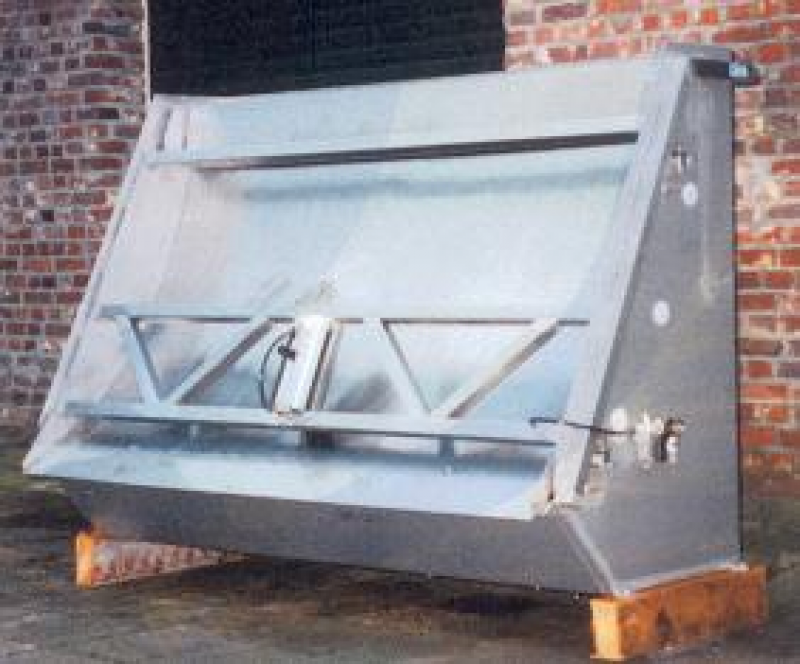

Model T:

Voorzien van trilmechanisme

Voor een betere reiniging van vuil-biologie deeltjes uit het zeefdek, bij vlees-vis en groenteverwerkende industrie.

De T type zeefbocht zijn specifiek geschikt voor lastig te filteren afvalwater, waarin naast stof en zand ook biologische deeltjes van slachtafval en groente-fruitafval aanwezig zijn. Door het trilmechanisme hechten de vuildeeltjes zich niet aan het zeefdek en stromen beter omlaag in de afvalcontainer.

Model T specificaties HF400-HF800-HF1200-HF1800-HF2200

Het T-type is gemaakt uit 3mm dik RVS plaatwerk en wordt standaard geleverd in RVS 304 met trilmotor, luchtunit, inclusief afdekplaat en 2 flenzen

Optioneel kan de zeefbocht ook in RVS316 worden geleverd.

Indien nodig (hoger) worden geplaatst op een frame met een storttrechter en afvalcontainer.
