Producten: Filterzak-huizen

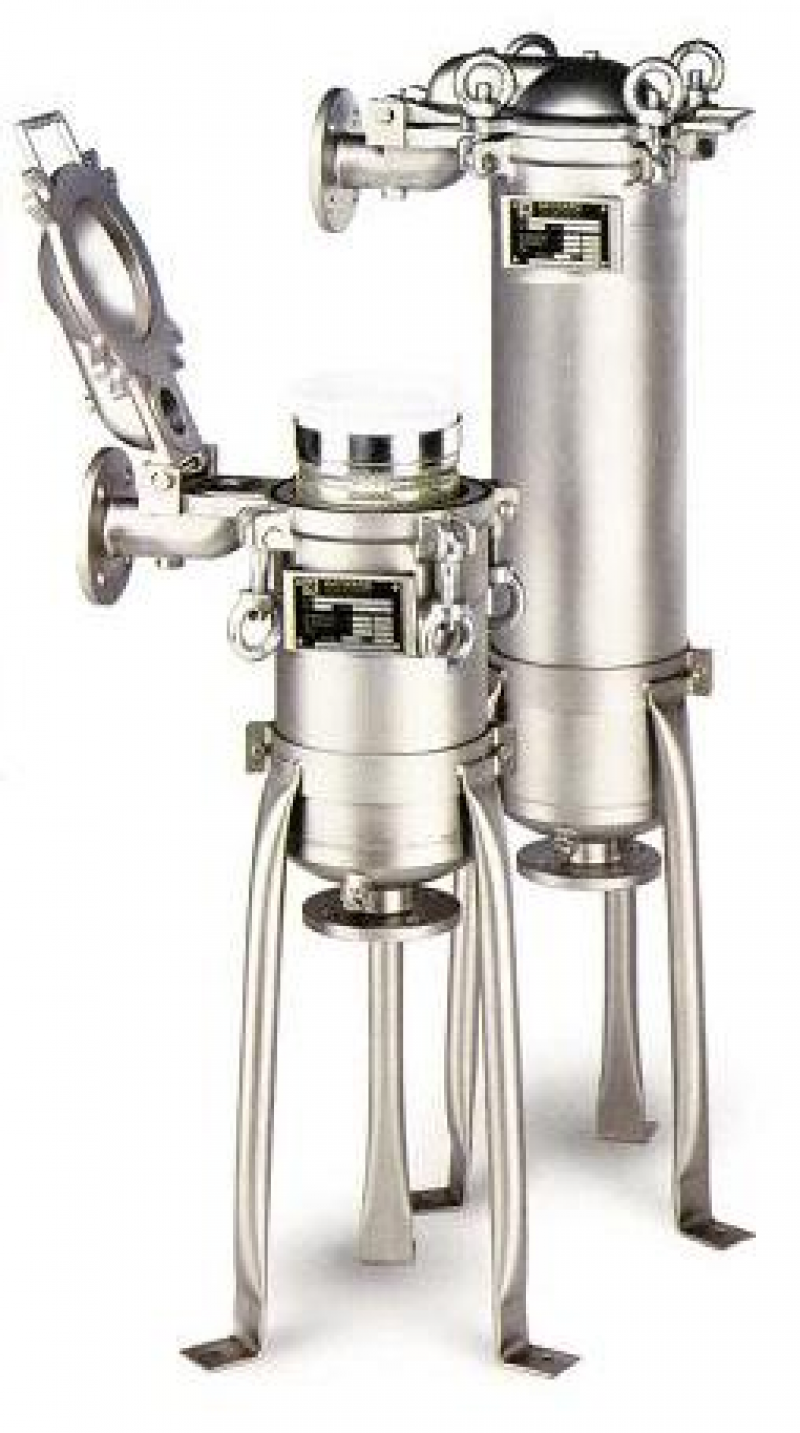

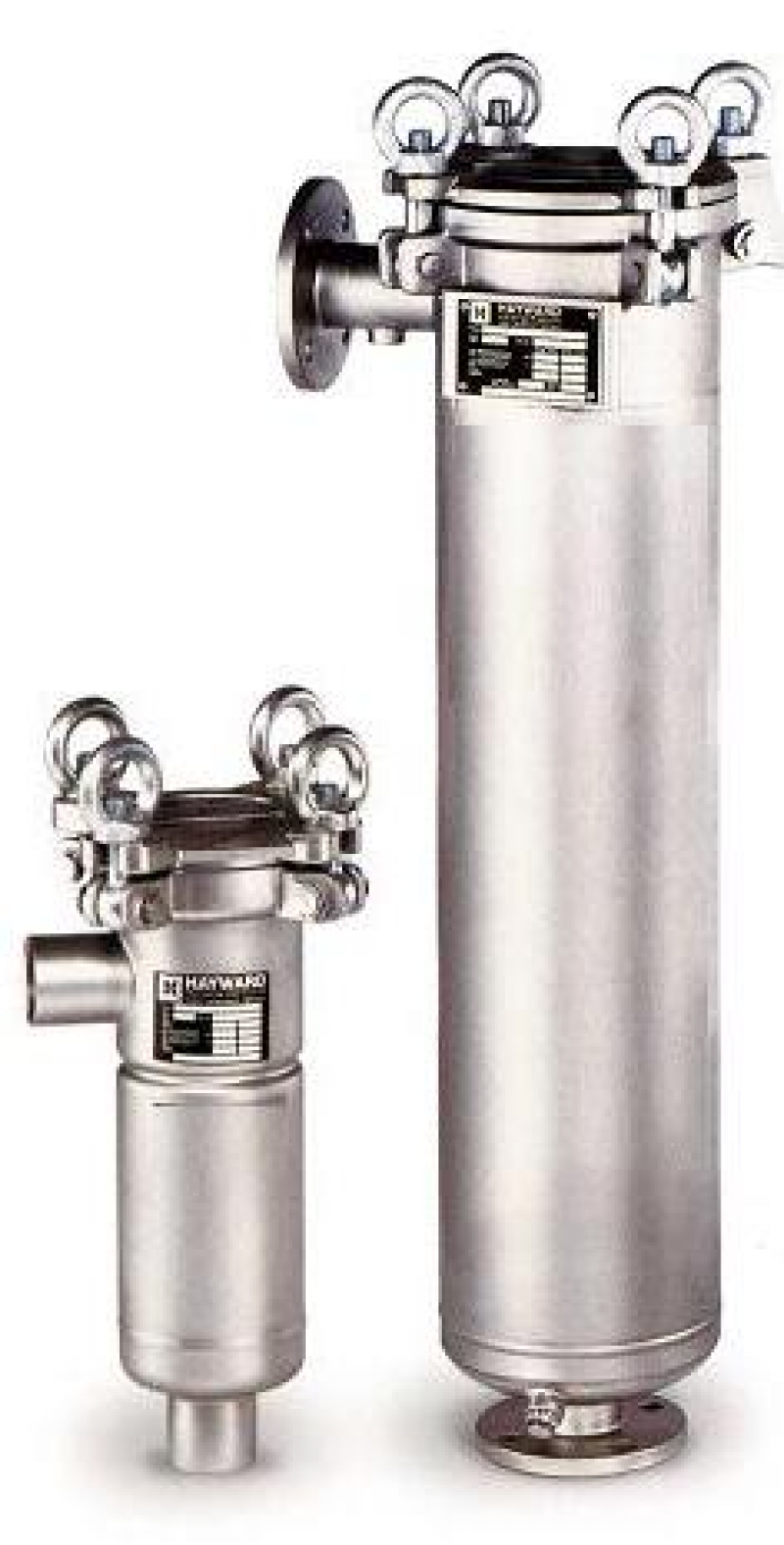

TOPLINE zakkenfilterhuizen



Het beste P1-P2 filterhuis voor de meest veeleisende toepassingen.


Topline is het beste enkelvoudige filterhuis, ontworpen voor hoge prestaties met zeer duurzame gietstalen onderdelen.


  •  Het ontwerp met zij-inlaat en instroom via de top resulteert in een minimale bovenruimte voo ongefilterd materiaal.
    Dit vereenvoudigt het wisselen van de filterzak en dicht deze tevens optimaal af.
  •
  •  Geschikt voor filterzak maat P01-P02

  • Gefabriceerd in RVS316 is superieur corrosie bestendig met gelijkblijvende prestaties jaar na jaar.
    Een gladde geglasstraalde finish en het minimum van 2 lasnaden in het ontwerp zorgen voor een makkelijke reiniging van het binnenwerk.
  •
  • Alle TOPLINE filterhuizen worden geleverd met vijf jaar garantie en ook als standaard verkrijgbaar in een speciale serie met CE keurmerk.
  • “Over de top” inlaat aansluiting met scharnier deksel – snel en makkelijk wisselen van de zak.  Het deksel sluit de filterzak absoluut af  - Superieure afdichting zonder bypass.

  •
  •  Zwenkbare oogboutsluiting  -  makkelijke en stevige opening en sluiting
    Ge-electropolijste korf uit RVS316 geperforeerde plaat – Perfecte ondersteuning van de filterzak en makkelijk te reinigen
  • In de hoogte verstelbare steunpootjes, (inclusief) – Stabiele en verstelbare constructie
11 Topline filterhuizen informatie

SIDELINE zakkenfilterhuizen



Vervaardigd uit RVS316 betekent ook superieur corrosie bestendigheid en gelijkblijvende prestaties jaar na jaar. Een gladde geglasstraalde finish en het minimum van 2 lassen in het Sideline ontwerp zorgen voor een makkelijke reiniging van het binnenwerk



  •  Een Sideline huis is een solide, gietstalen filter in het middelste prijssegment.

  •  Sideline biedt u de keus tussen de gewone standaard oogboutsluiting en de snelsluiting met centrale sluitbout ( T bout)

  •  Keuze ook tussen DN50 en DN80 flensaansluitingen als standaard model.

  •  Geschikt voor filterzakken P01-P02-P03-P04





12 Sideline filterhuizen informatie

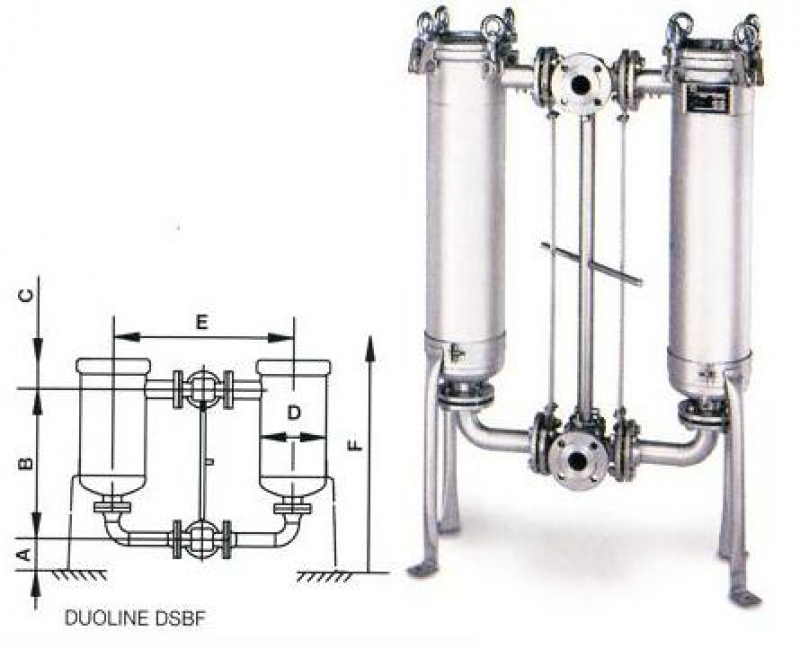

DUOLINE zakkenfilterhuizen



Het Duoline zakfiltersysteem om continu door te gaan met filtratie, ook tijdens het vervangen van de filterzak.



Het Duoline systeem bestaat uit twee zakkenfilterhuizen (Topline of Sideline) die bij in- en uitlaat zijn samengebouwd met 3weg kogelkranen.

Een centrale stangbediening verbindt de beide afsluiters om een gelijktijdige overschakeling van filter A naar filter B te garanderen. Een snelle draai van de stangbediening verdeelt de stroom van het ene filterhuis naar het andere. Het filtratie proces blijft dan gewoon doorlopen tijdens het wisselen van de zak.

13 Duoline filterhuizen informatie

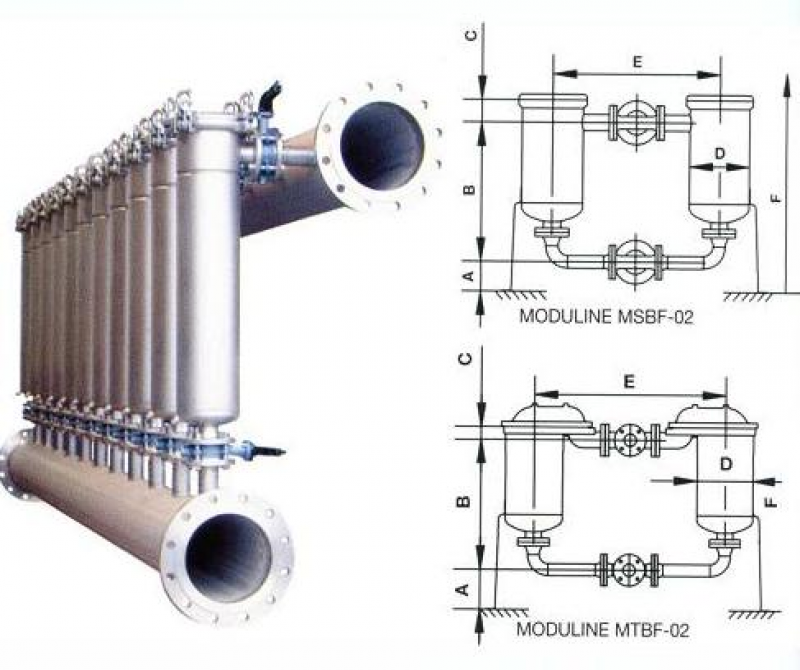

MODULINE zakkenfilterhuizen





Deze filterhuizen zijn meerzaks eenheden samengesteld uit twee of meer standaard Sideline of Topline huizen.



Hierbij worden standaard  bochten gebruikt, manifolds of T pijp modules.



Het Moduline filterconcept biedt grote flexabiliteit, de capaciteit kan makkelijk worden vergroot worden door meerdere modules toe te voegen.



Continuiteit van filtratie is tijdens het wisselen van de filterzak gewaarborgd.

13 Duoline filterhuizen informatie

TOPLINE zakkenfilterhuizen





Het Topline TBF 02 filterhuis combineert  de voordelen van de TOPLINE serie met een compact 2 zaks ontwerp. Voorzien van een enkelvoudig deksel, oogboutsluiting en een set standaard instelbare pootjes.

13 Duoline filterhuizen informatie

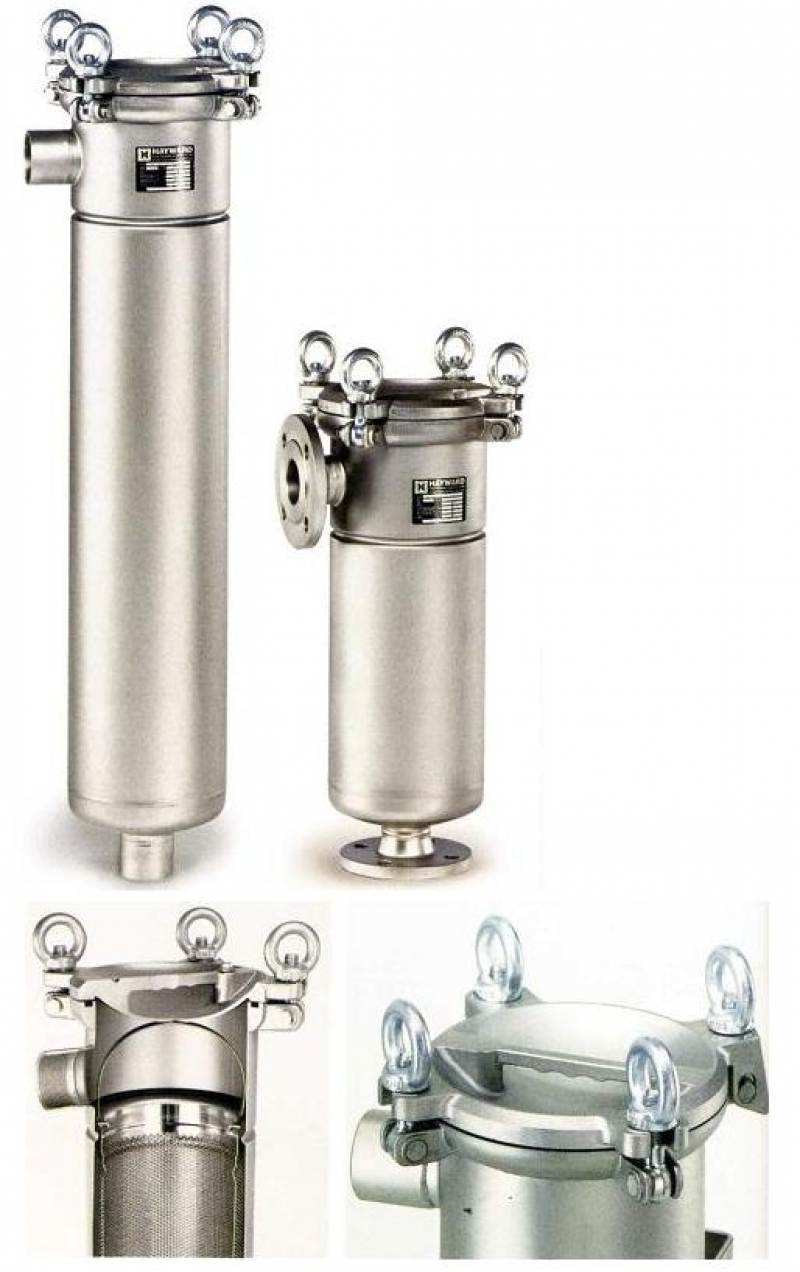

FLOWLINE zakkenfilterhuizen





Veelzijdig, stevig en toch kosteneffectief

  •

    Speciaal voor industriele, commerciele en OEM toepassingen, welke geen code stamp vereisen.
  • Beschikbaar met draad of flens aansluitingen
  • Licht gewicht constructie geschikt voor zware toepassingen
  • Flowlines speciale ontwerp gebruikt slechts een minium aantal lassen voor een glad, makkelijk te reinigen , inwendig oppervlak.


  • Geschikt voor filterzakken maat P01-P02
  • Flowline RVS316 roestvast staal constructie biedt superieure corrosiebestendigheid en blijvende prestaties, jaar na jaar.
  • Een glad geglasstraald oppervlak maakt het makkelijk om de gehele behuizing binnenin te reinigen.

  • Zij-inlaat aansluiting met deksel verdringer – Voorkomt morsen bij het openen
  •  Deksel instelbaar op openen naar diverse richtingen – Perfect toegankelijk voor makkelijk reinigen
  •  Geintergreerd handvat in deksel – Ergonomisch en makkelijk te openen.


  •  Aandrukring voor de zak, vastgedrukt door deksel, FPM Profiel afdichting korf – Goede 360 graden afdichting van de filterzak
  •  Zwenkbare oogboutsluitingen – makkelijke en stevige opening en sluiting
  •  Ge- electropolijste korf voorzien van RVS316 plaatmetaal.  - perfecte filterzak ondersteuning, makkeijk te reinigen



15 Flowline  filterhuizen informatie

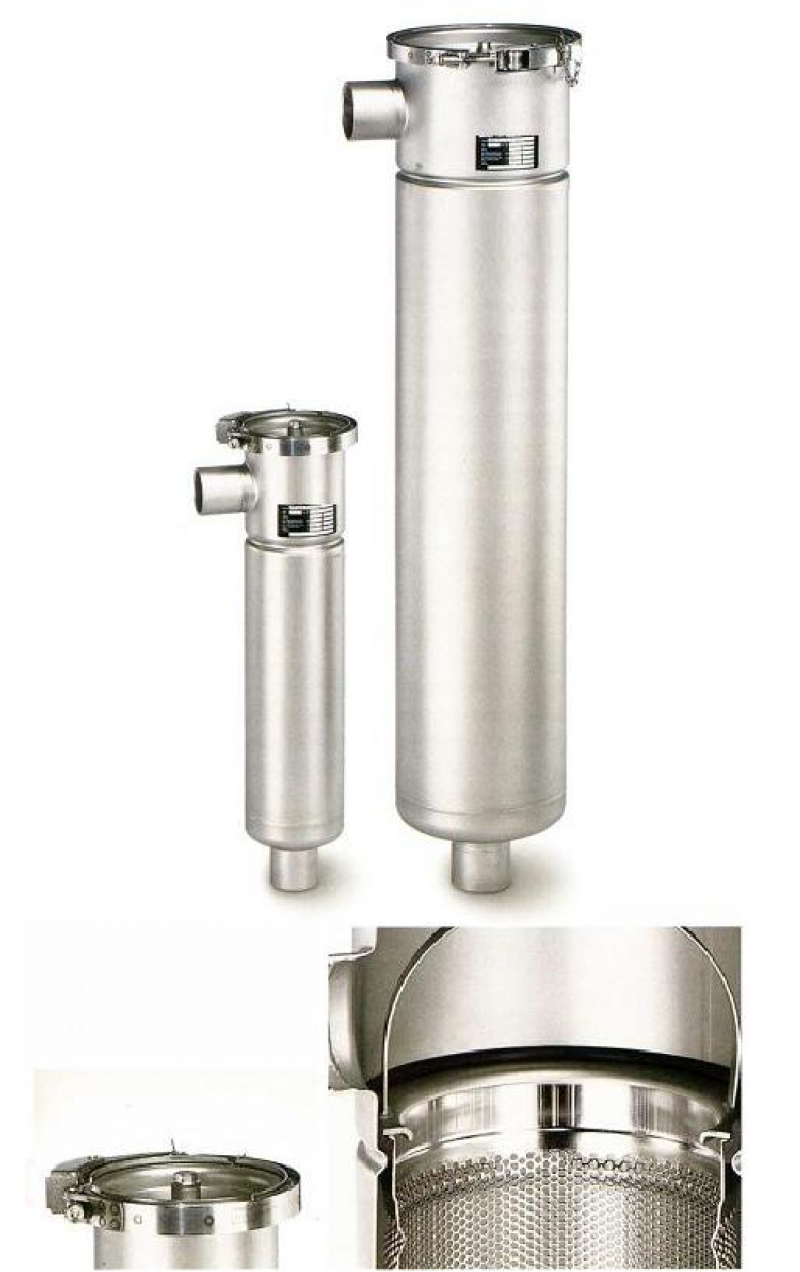

ECOLINE zakkenfilterhuizen


Standaard model, lichtgewicht, economische filterhuizen


  •  Geschikt voor commerciele OEM ongevaarlijke lage druk toepassingen die geen code stamp vereisen.
  • Het ontwerp omvat een handige V klem en draad aansluitingen.
  • Het deksel is voorzien van ¼” BSP aansluiting voor montage manometer of ontluchting


  • Geschikt voor filterzakken P01-P02-P03-P04

  • Ecoline RVS316 constructie biedt superieure corrosiebestendigheid en blijvende prestaties, jaar na jaar. Een glad geglasstraald oppervlak maakt het gemakkelijk om het binnenste van de behuizing geheel te reinigen.
  • Zij-inlaat aansluiting met verdringer deksel – Voorkomt morsen vloeistof bij het openen.

  •  Losse lichtgewicht deksel met V klem sluiting – Makkelijk in het onderhoud
  •  Aandrukring voor de zak, vastgedrukt door de deksel, FPM profiel afdichting voor de korf – Goede 360 graden afdichting van de filterzak
  • Zware oogboutsluitingen  - makkelijke en stevige opening en sluiting


  • Ge-electropolijste RVS316 geperforeerde plaat korf – Perfecte filterzak ondersteuning, makkelijk te reinigen
  • Instelbare pootjes of muursteunen Optioneel – Eenvoudig te installeren.



16 Ecoline  filterhuizen informatie

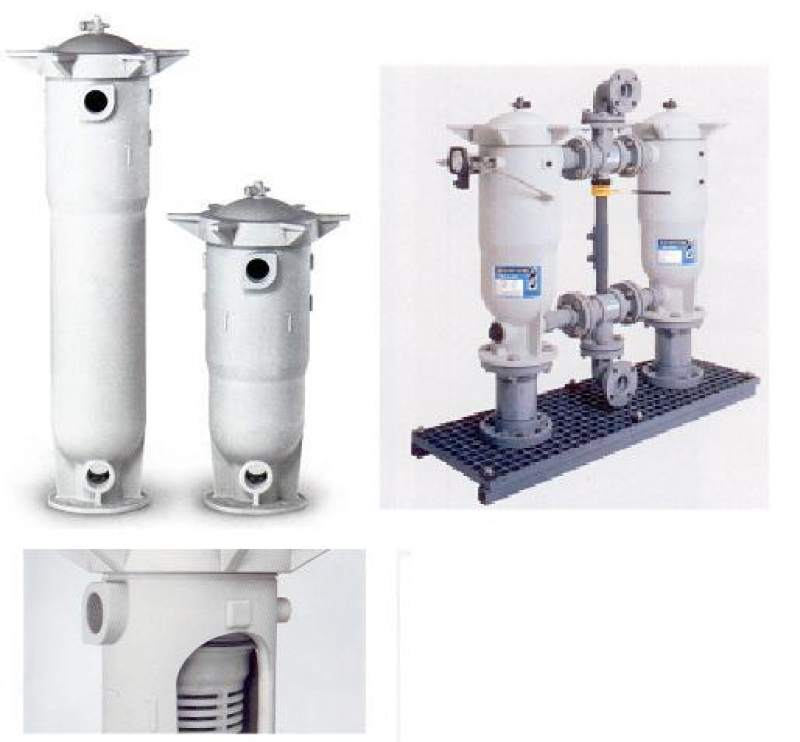

POLYLINE PP zakkenfilterhuizen



Geheel kunststof versterkte Polypropyleen of PVDF constructie voor superieure corrosiebestendigheid

  •  Polyline filterhuizen hebben géén metalen onderdelen die kunnen roesten of corroderen. Het glasvezel versterkte Polypropyleen weerstaat relatief hoge druk-temperatuur combinaties. Leverbaar voor filterzak maat P01-P02.  Zeer agressieve vloeistoffen kunnen worden gefilterd met een PVDF versie, welke alleen in de P02 maat leverbaar is.


  • Het deksel is handmatig te openen-sluiten zonder gereedschap
  •  Kunststof ingebouwde ontluchtingskraan met ¼” manometer aansluiting
  •  Twee pijpaansluitingen in de bodem zijn uitwisselbaar en aan te passen naar in-line of pijp met bocht uitvoering.
  •  Voor toepassingen die een constante doorstroming vereisen is een duplex model leverbaar.


 POLYLINE Filterhuizen

  •  Uniek in één deel gegoten body – Geen naden, lassen of spleten
  • Glasvezel versterkte PO constructie – Hoge druk en temperatuur bestendigheid
  •  Met de hand verwijderbaar draai af deksel – makkelijk te openen, geen gereedschap nodig
  •  Intergrale installatie flens – Stevige vloerbevestiging
  • Dubbele uitlaataansluiting – Eén ervan kan worden gebruikt als aftap
  •  Duplex model met CPVC kleppen leverbaar – Voor toepassingen met een continue stroom



14 Polyline  filterhuizen informatie

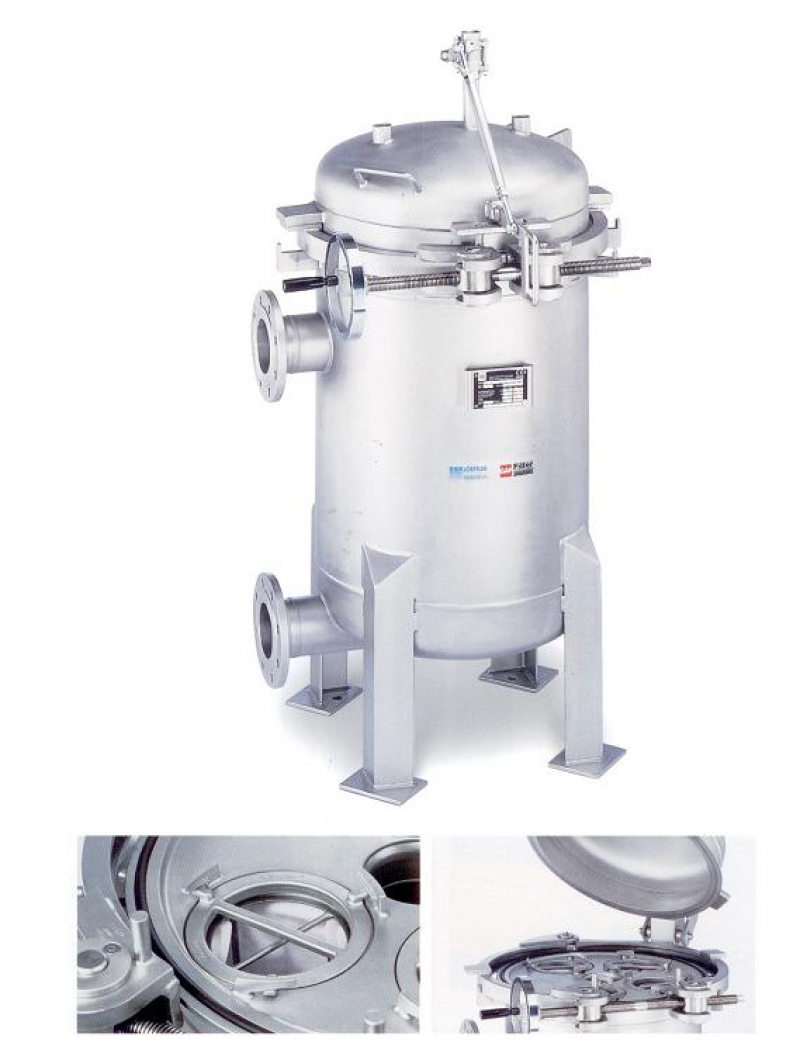

MAXILINE Multi zakkenfilters



MAXILINE VMDE

Minimaal productverlies, ideaal voor batchgewijze filtratie met hoogste kwaliteit


Qic lock snelsluitmechanisme verzekert een eenvoudige, operator vriendelijke en veilige bediening met minimale stoptijden op de productie te verhogen en gebruikskosten te besparen

  •  Met het vlakke deksel zijn extra afdichtringen overbodig. De filterzak dicht met de Sentinel ring direct tegen het deksel af voor 100% absolute filtratie
  •  Een balansinrichting zorgt voor een bijna gewichtloos kunnen openen van het deksel ”met de pink “.


  • De zij- en bodem inlaat uitlaat bieden makkelijke en volledige aftap
  • Alle delen die met de vloeistof in aanraking komen, bestaan uit gestabiliseerd RVS, wat een goede corrosie bescherming geeft.
  • 2 standaard 4-zaks ketelontwerpen zijn leverbaar in maten P01-P02


  • QIC LOCK spindel snelsluiting – Operatorvriendelijke, eenvoudige snelle filterzak wisseling, ideaal voor batchproducties met regelmatige filterzakverzekering.
  • Eenvoudige, veilige en effectieve afdichting van de zak door het vlakke dekselontwerp  - Mogelijkheid van foute batches door minder goede afdichting van de zak of vuiloverdracht wordt voorkomen, makkelijker te reinigen en te onderhouden.
  •  Vloeistofverdeling via individuele inlaat per zak  - Laminaire stroom optimaliseert cake opbouw
17 maxiline  filterhuizen informatie

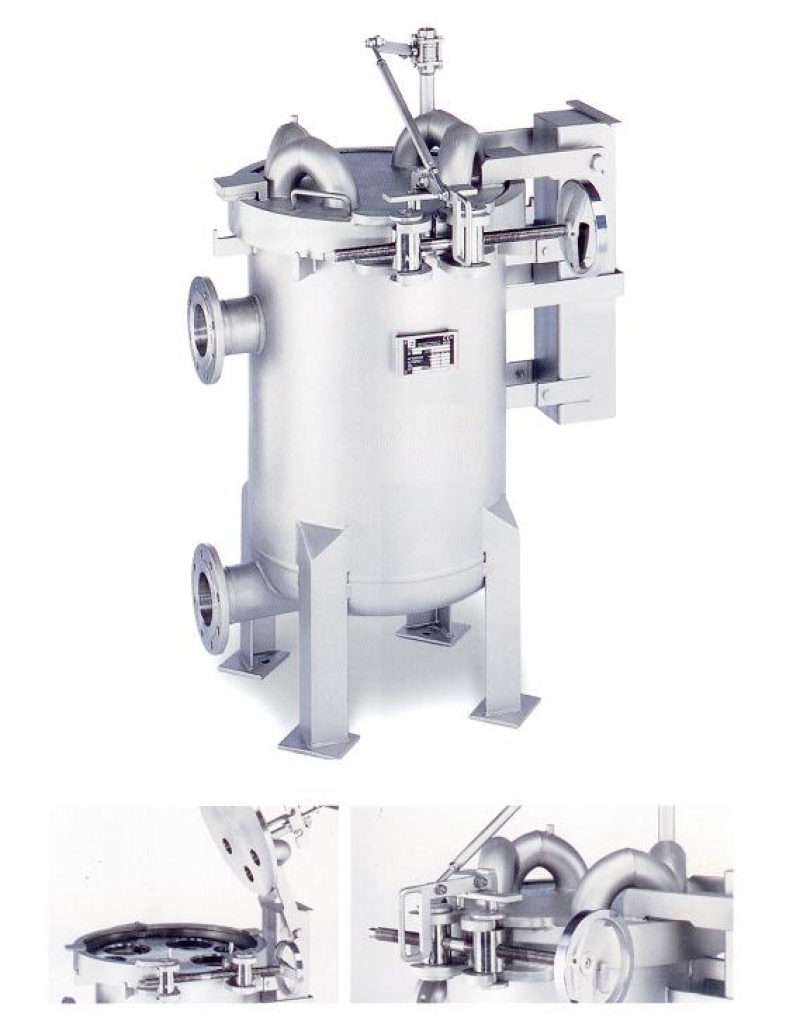

MAXILINE VMBF





MAXILINE VMBF

Minimaal productverlies, ideaal voor batchgewijze filtratie met hoogste kwaliteit.


  •  Qic lock snelsluitmechanisme verzekert een eenvoudige, operator vriendelijke en veilige bediening met minimale stoptijden op de productie te verhogen en gebruikskosten te besparen
  • Unieke driepunts aandruk- of bajonetsluiting verzekeren een goede afdichting tussen elke filterzak en het ketelhuis
  • Een balansinrichting zorgt voor een bijna gewichtloos kunnen openen van het deksel ”met de pink “.


  • De zij- en bodem inlaat uitlaat bieden makkelijke en volledige aftap
  • Alle delen die met de vloeistof in aanraking komen, bestaan uit gestabiliseerd RVS, wat een goede corrosie bescherming geeft.
  • 6 standaard 4 t/m 24 -zaks ketelontwerpen zijn leverbaar in maten P01-P02

    QIC LOCK spindel snelsluiting – Operatorvriendelijke, eenvoudige snelle filterzak wisseling, ideaal voor batchproducties met regelmatige filterzakverzekering.
  • Eenvoudige, veilige en effectieve afdichting van de zak door 3 punts aandrukring of bajonetsluiting.
  • Vloeistofverdeling binnenin de ketel  - Minimaal drukverlies, makkelijk reinigen
  • Bewezen zakfilterontwerp -  Het standaard filterontwerp kan makkelijk aangepast worden aan de individuele proces- of toepassingseisen.
17 maxiline  filterhuizen informatie
