Producten:Papierband filters: Papierband filters

10 papierbandfilter

Papierband filters



De papierbandfilters worden daar toegepast bij filtratie van vaak grote hoeveelheden vuil, welke in het proces/afval water aanwezig zijn.



Voorbeelden zijn oa

in machinefabrieken, waar alle boor, frees en schaafbank olie primair wordt gefilterd voor hergebruik van de olie



in de tuinbouw, kassen, mogelijk bij afvalwater, reinigingswater, waaruit grote hoeveelheden licht en zwaar vuil aanwezig is, oa potgrond of zand.

Werking papierband filter




Met filterpapier voor enkelvoudig gebruik


Het filter is voorzien van een papierrolhouder met filterpapier, welke over het filteroppervlak afrolt en vervolgens in de filterafvalbak wordt opgevangen, opgerold.


Het voordeel hiervan is dat de vloeistof geheel wordt gefilterd en er alleen een afvalstoom ontstaat met filterafval en het hierbij gebruikte filterpapier. Er is dus geen restvloeistof volume.




Met filterdoek voor continu gebruik.


Nu is het filteroppervlak overspannen met een roterend filterdoek. De vloeistof stoomt over het filterdoek en de vuildeeltjes blijven hierop achter. Vervolgens draait de filterdoek verder en wordt aan de onderzijde van het filteroppervlak door extra sproeinozzels gereinigd. De vuildeeltjes spoelen met de reinigingsvloeistof uit het filterdoek naar de afvaltank.


Het voordeel is dat het gebruikte filterdoek een langere levensduur heeft en continu wordt toegepast.
Het nadeel is wel dat er ook een continu afvalstroom ontstaat met vuildeeltjes en reinigingsvloeistof.


Voordelen papierband filters


1. Eenvoudig te installeren als zelfstandig werkend filter


2. Filtratie met gebruik van verschillende soorten filtermateriaalFilterpapierFilterdoek, oa polyester, viscose papier


3. Onderhoudsarm, alleen de papierrol dient af en toe vervangen te worden


4. Filterfijnheid eenvoudig aan te passen door keuze van de filternauwkeurigheid bij het type papierkwaliteiten.

5. Permanente filtratie zonder onderbreking


6. Filtratie op gravitatie en kost dus geen pompdruk


7. Werkt volautomatisch, filterdoek wordt getransporteerd bij bereiken bepaald vloeistofniveau

Automatische filtratie

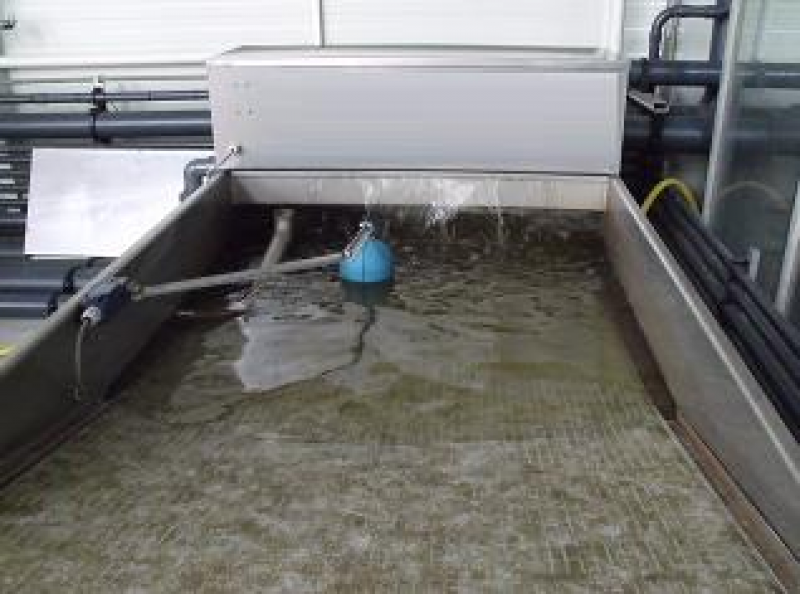

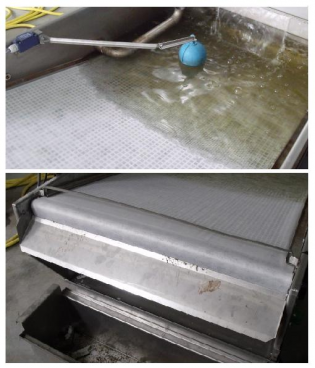

Als het filterdoek verstopt raakt, zal het vloeistofniveau boven het doek gaan stijgen.



Dit niveau wordt gemeten en bij een te hoge vloeistofstand krijgt de aandrijving het signaal om het filterdoek te transporteren.



Het nieuwe filterdoek laat de vloeistofniveau weer snel dalen



waarna de cyclus opnieuw begint. Het papierbandfilter geeft dus een volautomatische continue filtratie.

Toepassingen


Tuinbouw , Kassen, kwekerij


eb en vloed waterfiltratie



Water recyclingsysteem


Het water voor de planten wordt verdeeld over de kassen en wordt bij de planten toegevoegd. Men noemt dit een eb en vloed systeem. Het overschot aan water loopt over in de afwateringsysteem en dient hergebruikt te worden. Er mag dus geen lozing plaatsvinden op het riool.

Nu is het zaak dit water opnieuw ook te filteren, waardoor grotere  deeltjes worden verwijderd en het sproeisysteem open blijft voor gebruik.

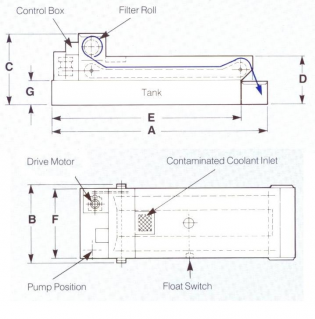

Modellen papierbandfilters





PBF Type H-PBF45 H-PBF90 H-PBF180 H-PBF225 H-PBF270 H-PBF315 H-PBF450
Capaciteit.l/min 45 90 180 225 270 315 450
Inlaat hoogte D 413 413

413

457 457 457 457
Lengte A 1349 1502 2149 2448 3388 4099 6238
Breedte B 508 687 859 1235 1235 1235 1235
Hoogte C 541 702 829 1064 1064 1064 1064
Tankinhoud G 80 130 250 635 920 1140 1810
Papierbreedte 36 48 70 1000 1000 1000 1000






Filtratie van verspaningsmachines


Slijpstof, boorkrullen, schaafspaanders


Vervuiling in de boorolie, zaagolie, kan continue worden gefilterd op een papierbandfilter
